Somfy · Alimentation 24 V · réf. 1870196 / 1870192 / 1870197 / 1870198

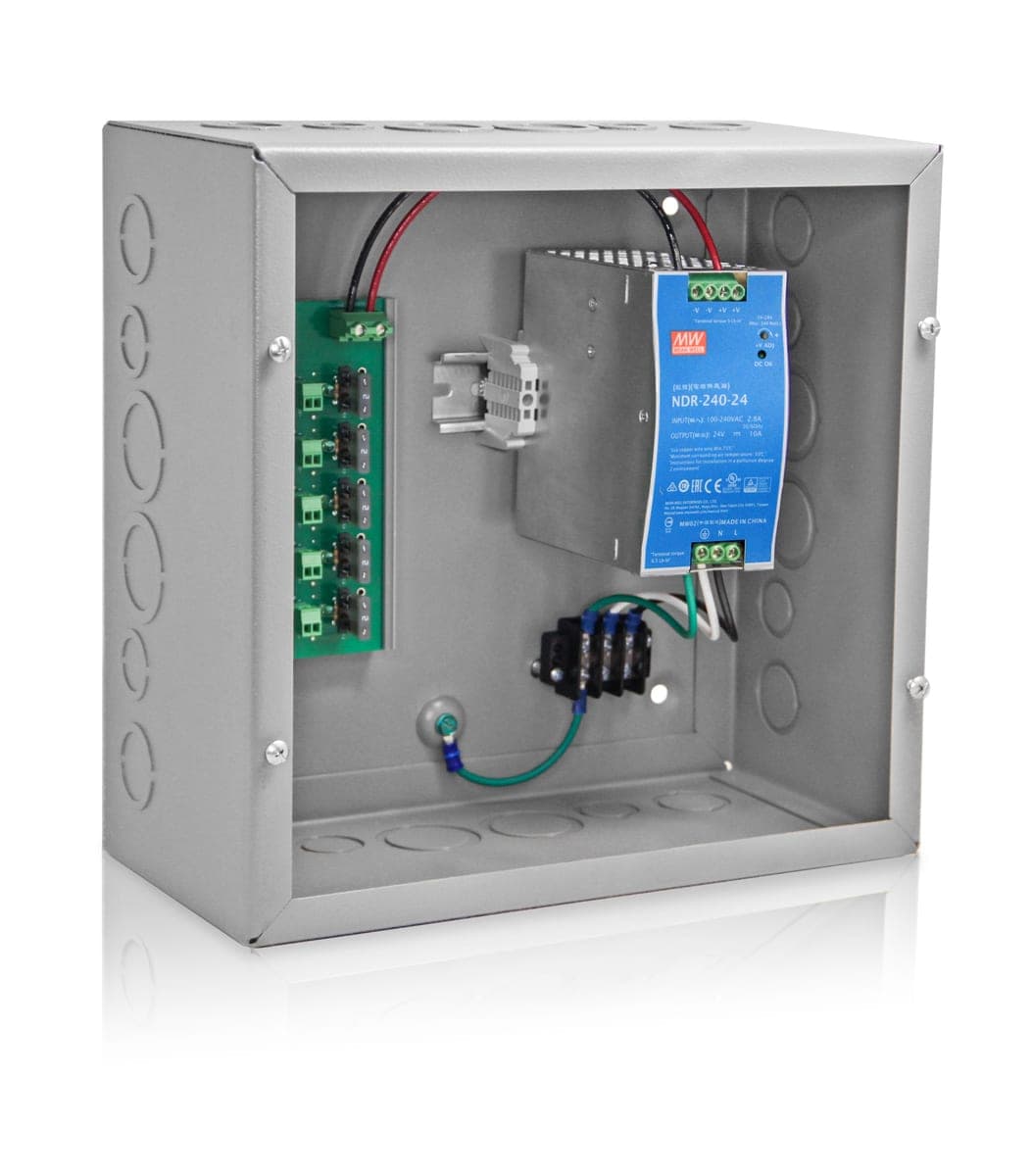

Panneau de distribution 24 V
Le boîtier qui alimente de 5 à 20 moteurs Somfy 24 V à partir du 120 V : un seul point d'alimentation pour tout le projet.
Prix, à partir de
1 324 $ PDSF
5 moteurs 1 324 $ · 10 moteurs 2 112 $ · 15 moteurs 2 735 $ · 20 moteurs 3 260 $. Raccordement 120 V par un électricien licencié.
Demandez une soumission pour un prix ajusté à votre projet : plus de moteurs, meilleur prix.Prix sujet à changement sans préavis.
- Moteurs 5, 10, 15 ou 20
- Sorties 24 V CC, 2 A
- Entrée 120 V CA
- Garantie 5 ans
Produit 21 / 24 — Les 24 produits
- 01 · Situo 1 RTS Pure II97 $ PDSF
- 02 · Situo 5 RTS Pure II128 $ PDSF
- 03 · Situo 5 Variation RTS Pure II169 $ PDSF
- 04 · Telis 16 RTS Pure433 $ PDSF
- 05 · DecoFlex WireFree RTS 1 canal221 $ PDSF
- 06 · DecoFlex WireFree RTS 5 canaux232 $ PDSF
- 07 · Smoove 1 RTS Pure II128 $ PDSF
- 08 · Smoove 4 RTS Pure II160 $ PDSF
- 09 · Répéteur RTS279 $ PDSF
- 10 · Interface contact sec RTS130 $ PDSF
- 11 · Récepteur RTS universel296 $ PDSF
- 12 · Ysia 1 Zigbee103 $ PDSF
- 13 · Ysia 5 Zigbee136 $ PDSF
- 14 · DecoFlex WireFree Zigbee 4 canaux264 $ PDSF
- 15 · TaHoma switch319 $ PDSF
- 16 · Prise intelligente Zigbee72 $ PDSF
- 17 · Chargeur lithium-ion V229 $ PDSF
- 18 · Recharge magnétique V216 $ PDSF
- 19 · Batterie lithium-ion rechargeable externe106 $ PDSF
- 20 · Kit de panneau solaire WireFree162 $ PDSF
- 21 · Panneau de distribution 24 V1 324 $ PDSF
- 22 · Contrôleur IGC 4n1982 $ PDSF
- 23 · Récepteur RTS pour IGC et GCS224 $ PDSF
- 24 · Interrupteurs muraux 120 V30 $ PDSF
01 — En bref
Ce qu'il fait, simplement.
Sur un projet de plusieurs stores filaires 24 V, chaque moteur se raccorde à un panneau de distribution commun plutôt qu'à son propre bloc d'alimentation. Somfy offre quatre formats : 5, 10, 15 et 20 moteurs.
Le panneau reçoit le 120 V et fournit à chaque moteur une sortie de 24 V CC de classe 2, jusqu'à 2 A. Il convient aux moteurs tubulaires Somfy 24 V à radio RTS intégrée ou à contact sec (DCT), et Somfy publie un schéma de raccordement pour le Sonesse 30 RS485.
De 5 à 20 moteurs
Quatre formats, selon le nombre de stores du projet.
Sorties de classe 2
24 V CC, 2 A au plus par sortie : de la basse tension jusqu'aux moteurs.
Boîtier NEMA type 1
Homologué cULus, pour l'intérieur.
24 débouchures
De 1/2 à 1 1/4 po, pour faire entrer les câbles.
Alimentation 24 V préinstallée
Le bloc 24 V est déjà raccordé au panneau, selon Somfy.
Schémas Somfy
Pour les Sonesse 30 RTS, DCT et RS485, et l'Irismo.
Variantes et prix
| Variante | Réf. Somfy | Prix |
|---|---|---|
| 5 moteurs | 1870196 | 1 324 $ PDSF |
| 10 moteurs | 1870192 | 2 112 $ PDSF |
| 15 moteurs | 1870197 | 2 735 $ PDSF |
| 20 moteurs | 1870198 | 3 260 $ PDSF |
02 — Fiche technique
Les chiffres, sans détour.
Documentation Somfy
Toute la documentation officielle (7 documents, français et anglais)
Caractéristiques relevées au catalogue Somfy Pro Canada et dans les documents Somfy le 1er octobre 2026. Quand deux documents Somfy diffèrent, les deux valeurs sont indiquées.
| Formats | 5 moteurs (1870196), 10 (1870192), 15 (1870197), 20 (1870198) |
|---|---|
| Entrée | 120 V CA, 60 Hz : 2,8 A max (5 moteurs), 5,3 A (10), 8,1 A (15 : 2,8 A et 5,3 A), 10,6 A (20 : 2 x 5,3 A) |
| Sorties | 24 V CC, classe 2, 2 A max chacune |
| Moteurs compatibles | Moteurs tubulaires Somfy 24 V CC à radio RTS intégrée ou à contact sec (DCT) |
| Câble vers les moteurs | 150 pi (45 m) en 16 AWG ; 100 pi (30 m) en 18 AWG |
| Dimensions (5 et 10 moteurs) | 12 1/8 x 12 1/8 x 6 3/16 po (308 x 308 x 157 mm) |
| Dimensions (15 et 20 moteurs) | 15 1/8 x 18 1/8 x 6 3/16 po (384 x 460 x 157 mm) |
| Débouchures | 8 de 1/2 à 3/4 po, 8 de 3/4 à 1 po, 8 de 1 à 1 1/4 po |
| Boîtier | NEMA type 1, usage intérieur ; homologué cULus |
| Indice de protection | IP 20 |
| Classe d'isolation | Classe II |
| Couleur | Gris |
| Température de fonctionnement | 5 à 50 °C |
| Raccordement au 120 V | Électricien licencié seulement (exigence Somfy) |
| Garantie | 5 ans (Somfy) |
Documentation officielle Somfy
Tous les documents officiels de Somfy pour ce produit, réunis au même endroit par Le Gars des Stores, Somfy Expert certifié. Les PDF s'ouvrent sur le site de Somfy.
En français (0)
Somfy ne publie pas encore de document en français pour ce produit. Besoin d'aide pour lire un document anglais ? Appelez-nous.
En anglais (7)
Installation et utilisation
Programmation
Catalogues techniques
Schémas de câblage
03 — Compatibilité
Avec quoi il fonctionne.
- Moteurs
- 24 V CC
- RTS et contact sec ; schéma Somfy aussi pour le Sonesse 30 RS485.
- Entrée
- 120 V CA
- Raccordée par un électricien licencié, selon Somfy.
- Sorties
- 2 A chacune
- Classe 2 : basse tension jusqu'aux moteurs.
Les moteurs 24 V de notre gamme avec un schéma Somfy pour ce panneau :
04 — À considérer
Avant d'acheter, sachez que…
- Raccordement au 120 V par un électricien licencié, selon les codes locaux et nationaux : c'est une exigence de Somfy.
- Câble vers les moteurs : 150 pi au plus en 16 AWG, 100 pi en 18 AWG, pour garantir les caractéristiques.
- Un bloc mural suffit pour un ou deux stores ; au-delà, le panneau devient nécessaire.
- Formats 15 et 20 moteurs : deux arrivées 120 V (2,8 A et 5,3 A, ou deux fois 5,3 A). Les formats 5 et 10 n'en demandent qu'une, avec une seule protection contre les surintensités.
- Sonesse 30 Zigbee 24V DC : Somfy ne publie pas de schéma avec ce panneau ; on confirme le raccordement à l'étude du projet.
05 — Questions fréquentes
Ce que les clients demandent.
Quel format choisir ?
Celui qui couvre le nombre de moteurs du projet : 5, 10, 15 ou 20. Un format un peu plus grand laisse de la place pour ajouter des stores plus tard.
Faut-il un électricien ?
Oui pour l'arrivée de 120 V : Somfy l'exige. Côté moteurs, les sorties de 24 V sont de classe 2, en basse tension.
Quel câble passer entre le panneau et les moteurs ?
Selon Somfy, 150 pi au plus en 16 AWG et 100 pi au plus en 18 AWG, pour garantir les caractéristiques du moteur.
À partir de combien de stores faut-il un panneau ?
Un bloc mural 24 V suffit pour un ou deux stores. Au-delà, le panneau de distribution devient nécessaire.
Installez-vous à Montréal, à Sherbrooke et en Estrie ?
Oui. Le Gars des Stores dessert l'Ouest-de-l'Île et Montréal, Vaudreuil-Dorion, la Rive-Sud, la Rive-Nord, l'ouest de Laval et l'Estrie (Sherbrooke, Magog) ; ailleurs, selon le projet. On s'occupe de la prise de mesure, de la commande sur mesure, de la pose et de la programmation.
